IO-Modul

Zuletzt bearbeitet von Kevin Knöller am 03.09.2026

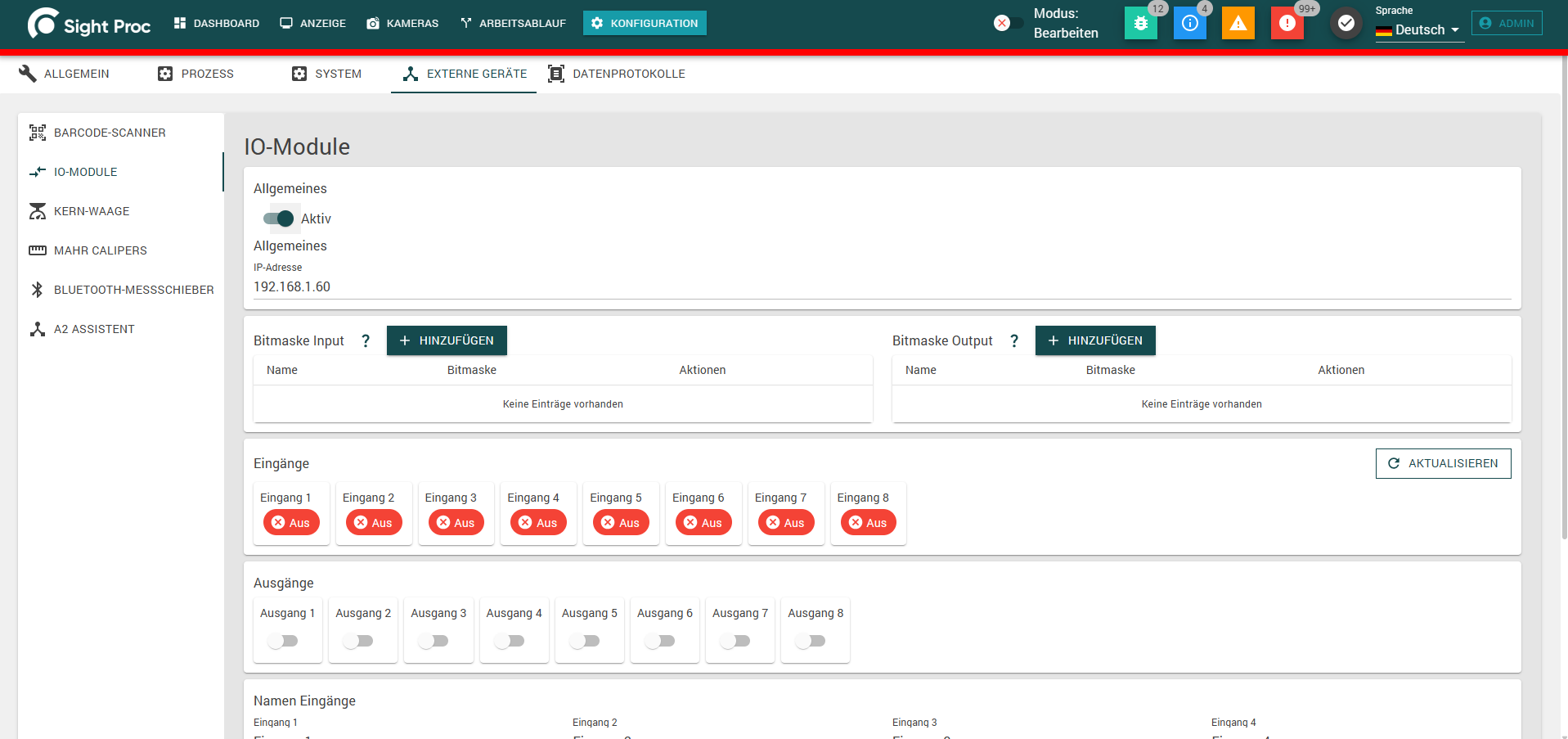

Im Reiter IO-Modul wird ein netzwerkbasiertes IO-Modul mit 8 digitalen Eingängen und 8 digitalen Ausgängen angebunden, z. B. für Lichtschranken, Taster oder Signalleuchten. Über die Aktionen des Anbieters IO-Modul (siehe Aktionen) können Ein- und Ausgänge im Arbeitsablauf gelesen bzw. geschaltet werden.

Aktivieren

Über den Schalter Aktivieren wird die Anbindung eingeschaltet; anschließend wird die IP-Adresse des IO-Moduls im Netzwerk hinterlegt.

Eingänge und Ausgänge

Die aktuellen Zustände aller 8 Eingänge werden live angezeigt (Ein/Aus) und können über Aktualisieren neu abgefragt werden. Die 8 Ausgänge können direkt über die Schalter manuell geschaltet werden – nützlich zum Testen der Verkabelung, unabhängig von einem Arbeitsablauf.

Namen der Ein- und Ausgänge

Jedem der 8 Eingänge und 8 Ausgänge kann ein sprechender Name gegeben werden (z. B. „Lichtschranke Zuführung" statt „Eingang 3"). Diese Namen werden überall dort verwendet, wo der jeweilige Port ausgewählt wird, z. B. bei den zugehörigen Arbeitsablauf-Aktionen.

Bitmasken

Zusätzlich können Bitmasken für Eingänge und Ausgänge definiert werden: eine Bitmaske fasst mehrere Ein- bzw. Ausgänge zu einem gemeinsamen Muster zusammen (z. B. 00000101). Bei einer Eingangs-Bitmaske werden im Arbeitsablauf erst dann alle zugehörigen Bedingungen als erfüllt betrachtet, wenn alle in der Maske enthaltenen Eingänge gleichzeitig dem definierten Muster entsprechen.
