Einstellungen - Ausgabeseiten

Zuletzt bearbeitet von SightProc am 03.09.2026

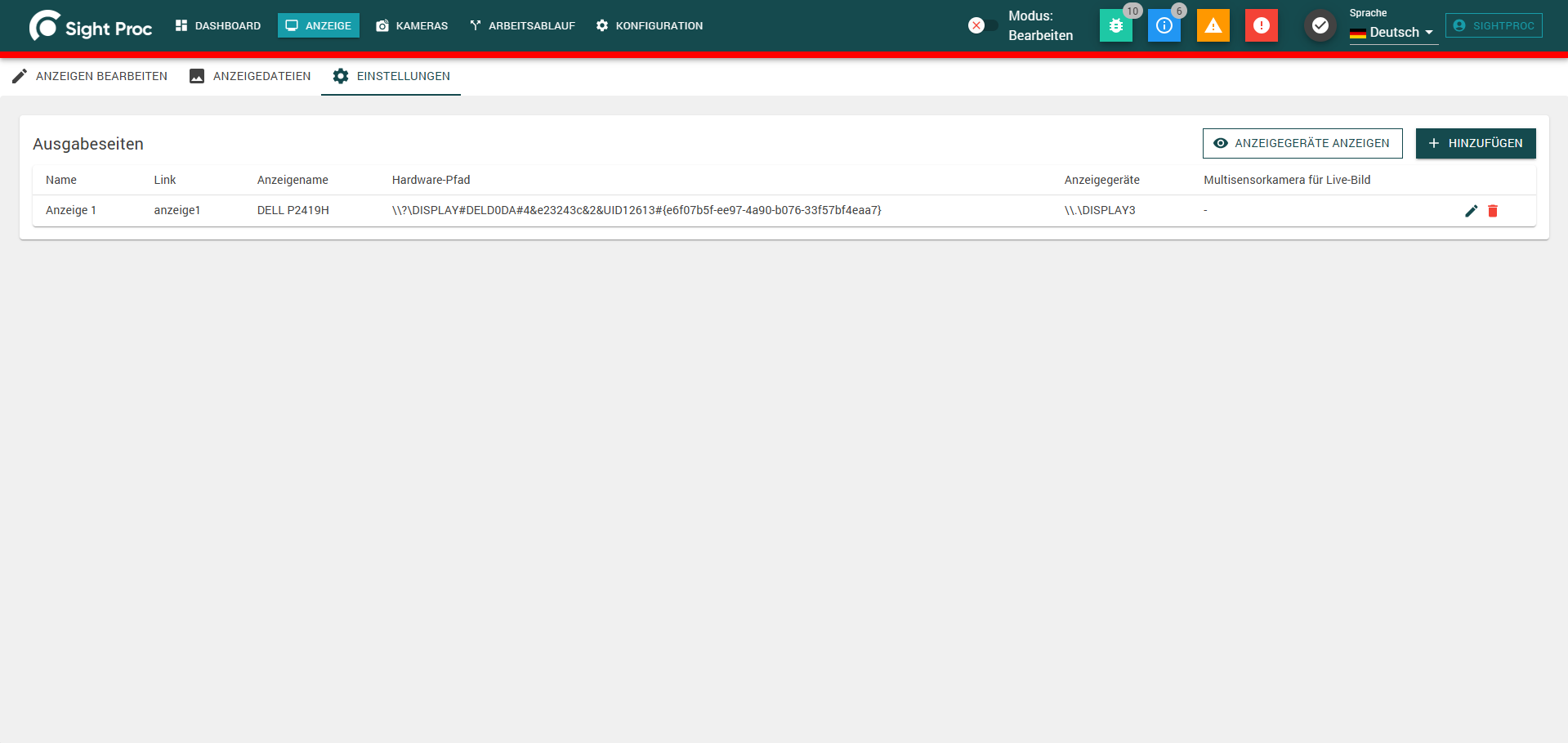

Bevor eine Anzeige erstellt werden kann, muss mindestens eine Ausgabeseite eingerichtet sein. Eine Ausgabeseite verknüpft eine Anzeige mit einem physischen Anzeigegerät (Monitor oder Projektor), das am Werkerassistenzsystems angeschlossen ist.

Ausgabeseite anlegen oder bearbeiten

Über Hinzufügen bzw. das Bearbeiten-Symbol einer Zeile öffnet sich ein Dialog mit folgenden Angaben:

• Name: frei wählbare Bezeichnung, z. B. „Monitor Station 1" oder „Projektor Arbeitsplatte".
• Link: der Adressteil, unter dem die Ausgabeseite später aufgerufen wird (/displayPlayer/<Link>). Wird beim Anlegen automatisch aus dem Namen vorgeschlagen.
• Anzeigegeräte: Auswahl des tatsächlichen, am System angeschlossenen Monitors/Projektors aus der Liste der erkannten Bildschirme.
• Multisensorkamera für Live-Bild: optional. Wird hier eine Multisensorkamera zugeordnet, kann bei Anzeigen auf dieser Ausgabeseite das Live-Kamerabild als Hintergrund verwendet werden – typisch für Projektionen direkt auf ein Werkstück, bei denen Elemente lagegenau zur Kamera ausgerichtet werden müssen.

Ausgabeseiten identifizieren

Über Anzeigegeräte anzeigen wird auf allen angeschlossenen Bildschirmen kurzzeitig eine Kennzeichnung eingeblendet. So lässt sich nachvollziehen, welcher Listeneintrag zu welchem physischen Monitor bzw. Projektor gehört, bevor die Zuordnung vorgenommen wird. Über Anzeigegeräte entfernen wird diese Kennzeichnung wieder ausgeblendet.

Kalibrierung

Ist einer Ausgabeseite eine Multisensorkamera zugeordnet, erscheint zusätzlich das Kalibrierungs-Symbol. Es führt zur Kalibrierung zwischen Kamerabild und Projektionsfläche im Kapitel Kamera, die für eine lagegenaue Projektion erforderlich ist.

Ausgabeseite löschen

Über das Löschen-Symbol wird eine Ausgabeseite nach Sicherheitsabfrage entfernt.
