Kalibrierung

Zuletzt bearbeitet von Kevin Knöller am 03.09.2026

Damit eine Kamera und eine Anzeige (z. B. ein Projektor) lagegenau zusammenarbeiten – etwa um ein Prüfergebnis passgenau auf ein Werkstück zu projizieren – müssen beide zueinander kalibriert werden.

Kalibrierung anlegen

Über Neue Multisensor Kalibrierung wird eine Kalibrierung zwischen einer Anzeige und einer Multisensor-Kamera angelegt:

  1. Anzeige und Kamera auswählen.
  2. Auf der gewählten Anzeige wird automatisch ein grünes Kalibrierquadrat projiziert bzw. angezeigt.
  3. Im Kamerabild wird dieses projizierte Quadrat markiert (projizierendes Rechteck markieren).

Aus der Größe und Position des markierten Rechtecks berechnet die Software automatisch den Skalierungsfaktor und Versatz zwischen Kamerabild und Anzeige. Damit lassen sich anschließend Koordinaten zwischen beiden Systemen umrechnen.

Kalibrierungen verwalten

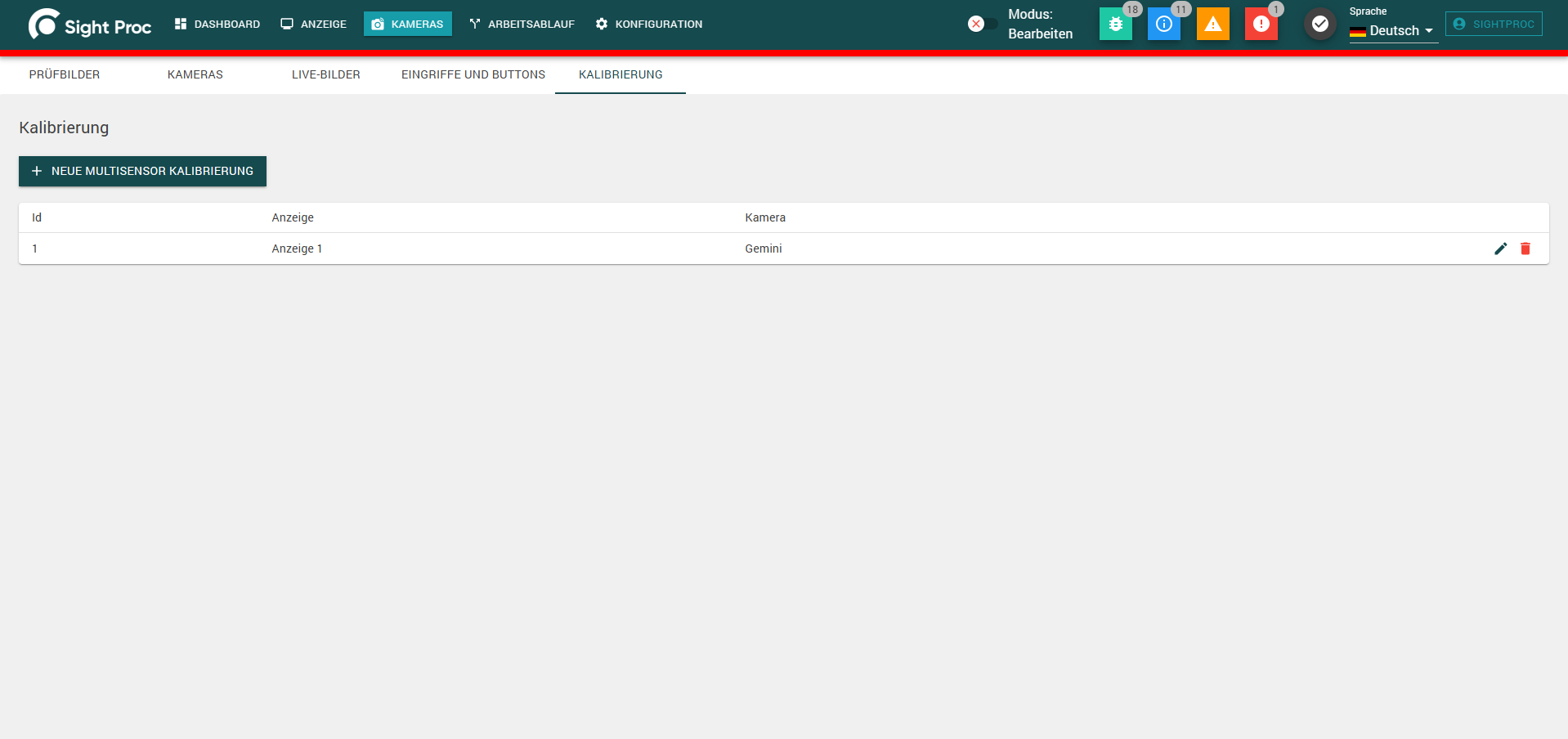

Bestehende Kalibrierungen werden in einer Liste mit Anzeige und Kamera angezeigt und können bearbeitet oder gelöscht werden.

Hinweis

Für jede Kombination aus Anzeige und Kamera kann es nur eine Kalibrierung geben. Eine erneute Kalibrierung derselben Kombination überschreibt die bestehende.

Achtung

Ändert sich die Position von Kamera oder Projektor (z. B. nach Wartungsarbeiten), muss die Kalibrierung erneut durchgeführt werden.
